電氣端接

　　電氣端接（英語：electrical termination），是使傳輸線的末端的負載與傳輸線特性阻抗相匹配，以避免信號在末端反射的措施。實現電氣端接的設備是端接器（英語：terminator），有時也稱為終端器、終結器、終端負載或端接電阻。若傳輸線末端沒有端接設備，會讓信號失真，在數字系統上會造成不明確的數字信號準位，并讓數字設備無法正常動作。在模擬信號系統上會產生鬼影，或是影響無線電發射器傳輸線上的功率裕度。

傳輸線

　　信號端接是指在傳輸線的開始處及末端加上端接器，以避免射頻信號到達末端后反射，造成干擾或是功率損失。端接器一般會放在傳輸線或菊花鏈拓?fù)淇偩€的末端（像是SCSI），其阻抗會匹配線材的特性阻抗，讓信號反射和功率損失降到最小。

　　射頻電流會在線纜的不連續處（例如連接器及接頭處）反射，并且反射到信號的發射端，造成第一反射信號（primary reflection）。多次反射信號（Secondary reflection）一般會出現在線纜的頭部，會反射舊的信號，使干擾持續存在。這些反射會讓信號無法完整的發送到目的方。

　　傳輸線需要配合阻抗匹配，才能在最小反射以及最小能量損失的條件下載送無線電信號。大部分傳輸線的特性是有均勻一致的截面積，因此傳輸線會有隨線纜種類而不同的特性阻抗。信號端接器設計放在線纜的兩頭，符合線纜的特性阻抗。許多系統中的端接器是阻值配合傳輸線特性阻抗的電阻器，也有些會對應傳輸線上的頻率，有少量的雜散電感及電容。例如特性阻抗75歐姆的影像用同軸電纜線就會用75歐姆的電阻作為其端接電阻。

　　傳輸線線纜的種類有平衡線（balanced line），例如梯型線（ladder line），以及雙絞線（CAT-6網絡線、并行式SCSI、ADSL、電話線、XLR影音線、USB、Firewire、RS-485等）;也包括非平衡線，例如同軸電纜（廣播天線、有線電視、10BASE5）。

電氣端接及信號端接的種類

被動式

　　被動式的電氣端接多半會是電阻器，不過若是電感性較強的負載，可能要配合電容器、電感器或是變壓器等器件。

有源式

　　有源式的電氣端接會含有穩壓器，使電阻器兩端的電壓維持一定值。

Forced perfect termination

　　Forced Perfect Termination.

　　Forced perfect termination（FPT）可以用在單端網絡，利用二極管來去除信號過高或是過低的情形。信號會維持在二個有源穩壓的電壓信號中，會比標準的有源式端接效果要好

不同種類的信號端接

SCSI

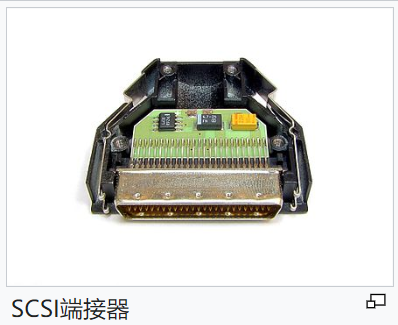

　　所有并行式的SCSI設備都會有端接器，SCSI主要用在存儲及備份上。有源式端接（active terminator）是單端的SCSI端接器，其中有內置穩壓器，補償端接器電源的變化[來源請求]。

控制器局域網

　　控制器局域網（CAN）的端接器是120歐姆的電阻。

假負載

　　在HF或EHF頻段的電路中，常會加入假負載。

同軸以太網的50歐姆端接電阻

　　同軸10BASE2網絡一定需要50歐姆的BNC端接器。如果網絡沒有適當?shù)亩私与娮瑁瓷涞哪芰繒?huì)太大，讓網絡上所有的電腦都無法訪問網絡。

天線網絡的75歐姆端接電阻

　　電視同軸電纜的端接電阻多半是帽型的，有螺紋可以固定到F型連接頭內。有時也會用天線線纜來進行互聯網的連接，不過RG-6不能用來代替10BASE2（應該要用RG-58），因?yàn)閮烧咦杩共黄ヅ洌赡軙?huì)讓基帶信號有位上的問題。

Unibus

　　迪吉多迷你電腦Unibus系統需使用端接卡，多點的位置及資料線需用178Ω的端接卡，單線的信號線則用383Ω的端接卡。

MIL-STD-1553

　　MIL-STD-1553網絡會用78.7歐姆1%，二瓦的電阻作端接電阻。端接電阻會在網絡的兩端，串在正信號及負信號之間，可能是網絡內部的端接電阻，也可能是外加的接頭式端接電阻。

　　MIL-STD-1553B需在兩端加端接電阻，讓造成信號扭曲，中斷通信的信號反射問題降到最低。

　　有時，在車輛應用中會選用高阻抗的端接電阻（1000至3000歐姆），模擬一個不明設備的負載。

　　接頭式端接電阻有具有安全鏈的，也有不具有安全鏈的。
