電力UPS的主要組成

時間：2022-10-12 人氣：來源：山東合運電氣有限公司

電力UPS主要有以下幾個系統組成，采用兩級變換。第一級變換采用整流器（AC-DC），把經過輸入隔離變壓器后的交流電變成穩定的直流電。第二級變換（DC-AC）采用逆變電源，把整流后輸出的直流電變換成正弦波交流電經過隔離輸出給負載。隔離部分：輸入隔離變將交流輸入和直流隔離開，保護直流側設備；輸出隔離變將交、直流輸入與交流輸出隔離開，保護負載端設備。雙隔離保證了直流輸入、交流輸入與交流輸出三個端口的真正完全的電氣隔離。整流部分：將輸入的交流市電轉變?yōu)榉€(wěn)定的直流，送入逆變?cè)O(shè)備。逆變部分：將外部直流或經過整流后的直流電源轉變?yōu)榉€(wěn)定的正弦波交流電源。控制部分：控制逆變器電源跟隨基準市電，并與其保持相同的相位和頻率，自動調節，并使電源在規定的范圍內，按照設定的保護定值運行或保護。顯示部分：采用LCD及LED狀態模擬盤，準確反映設備運行狀態及故障信息。切換部分：采用繼電器或靜態電子開關，對旁路、市電和逆變器輸出電源進行自動切換。

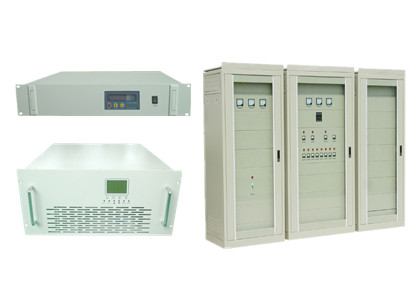

電力專用UPS電源（三進三出）
一、產品概述：電力專用UPS是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力運動、RTU、電力載波、電力監控等。市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器給負 查看詳細
電力專用UPS電源（三進單出）
一、產品概述：電力專用UPS是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力運動、RTU、電力載波、電力監控等。市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器給負 查看詳細
電力專用UPS電源（單進單出）
一、產品概述：電力專用UPS是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力運動、RTU、電力載波、電力監控等。市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器給負 查看詳細
