交流穩壓電源的常見故障
時間：2022-10-05 人氣： 來源：山東合運電氣有限公司
交流穩壓電源
的常見故障
保險絲熔斷 一般情況下，保險絲熔斷說明電源的內部線路有問題。由于電源工作在高電壓、大電流的狀態下，電網電壓的波動、浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的整流二極管，高壓濾波電解電容，逆變功率開關管等，檢查一下這此元器件有無擊穿、開路、損壞等。如果確實是保險絲熔斷，應該首先查看電路板上的各個元件，看這些元件的外表有沒有被燒糊，有沒有電解液溢出，如果沒有發現上述情況，則用萬用表測量開關管有無擊穿短路。需要特別注意的是：切不可在查出某元件損壞時，更換后直接開機，這樣很有可能由于其它高壓元件仍有故障又將更換的元件損壞，一定要對上述電路的所有高壓元件進行全面檢查測量后，才能徹底排除保險絲熔斷的故障。
穩壓電源的常見故障 無直流電壓輸出或電壓輸出不穩定 如果保險絲是完好的，在有負載情況下，各級直流電壓無輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，輔助電源故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。在用萬用表測量次級元件，排除了高頻整流二極管擊穿、負載短路的情況后，如果這時輸出為零，則可以肯定是電源的控制電路出了故障。若有部分電壓輸出說明前級電路工作正常，故障出在高頻整流濾波電路中。高頻濾波電路主要由整流二極管及低壓濾波電容組成直流電壓輸出，其中整流二極管擊穿會使該電路無電壓輸出，濾波電容漏電會造成輸出電壓不穩等故障。用萬用表靜態測量對應元件即可檢查出其損壞的元件。 電源負載能力差 電源負載能力差是一個常見的故障，一般都是出現在老式或工作時間長的電源中，主要原因是各元器件老化，開關管的工作不穩定，沒有及時進行散熱等。應重點檢查穩壓二極管是否發熱漏電，整流二極管損壞、高壓濾波電容損壞等。
保險絲熔斷 一般情況下，保險絲熔斷說明電源的內部線路有問題。由于電源工作在高電壓、大電流的狀態下，電網電壓的波動、浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的整流二極管，高壓濾波電解電容，逆變功率開關管等，檢查一下這此元器件有無擊穿、開路、損壞等。如果確實是保險絲熔斷，應該首先查看電路板上的各個元件，看這些元件的外表有沒有被燒糊，有沒有電解液溢出，如果沒有發現上述情況，則用萬用表測量開關管有無擊穿短路。需要特別注意的是：切不可在查出某元件損壞時，更換后直接開機，這樣很有可能由于其它高壓元件仍有故障又將更換的元件損壞，一定要對上述電路的所有高壓元件進行全面檢查測量后，才能徹底排除保險絲熔斷的故障。
穩壓電源的常見故障 無直流電壓輸出或電壓輸出不穩定 如果保險絲是完好的，在有負載情況下，各級直流電壓無輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，輔助電源故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。在用萬用表測量次級元件，排除了高頻整流二極管擊穿、負載短路的情況后，如果這時輸出為零，則可以肯定是電源的控制電路出了故障。若有部分電壓輸出說明前級電路工作正常，故障出在高頻整流濾波電路中。高頻濾波電路主要由整流二極管及低壓濾波電容組成直流電壓輸出，其中整流二極管擊穿會使該電路無電壓輸出，濾波電容漏電會造成輸出電壓不穩等故障。用萬用表靜態測量對應元件即可檢查出其損壞的元件。 電源負載能力差 電源負載能力差是一個常見的故障，一般都是出現在老式或工作時間長的電源中，主要原因是各元器件老化，開關管的工作不穩定，沒有及時進行散熱等。應重點檢查穩壓二極管是否發熱漏電，整流二極管損壞、高壓濾波電容損壞等。
-

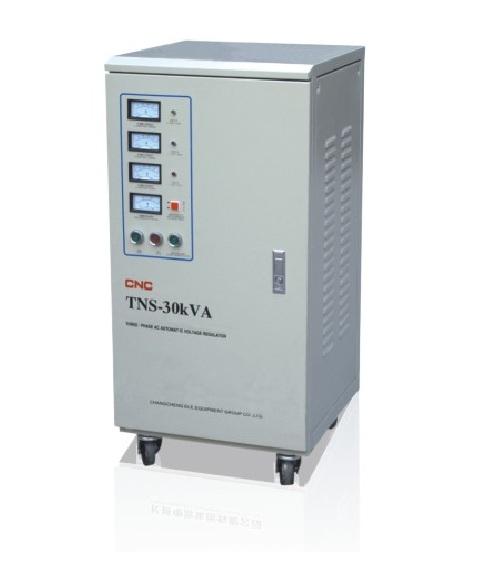

TND、TNS高精度全自動交流穩壓器
產品概述 (TND、TNS高精度全自動交流穩壓器) TND、TNS系列高精度全自動交流穩壓器是SVC系列交流穩壓器的革新型產品之一。本穩壓器秉承了SVC優良性質，本穩壓器更具有外形精美，感觀豪華，經濟完美等特點。 主要技術參數 (TND、TNS高精度全自動交流穩壓器) 輸
查看詳細 -
DJW-WB、SJW-WB系列單/三相系列微電腦無觸點補償式電力穩壓器
微電腦無觸點補償式電力穩壓器產品介紹 DJW-WB 、SJW-WB系列單/三相系列微電腦無觸點補償式電力穩壓器采用單片控制、晶閘管無觸點切換補償變壓器與數字微電腦控制交流穩壓技術于一體，具有高效、節能、調節快速、三相分別進行穩壓，輸出自動平衡，無機械故障 查看詳細 -
JJW／JSW系列精密凈化交流穩壓器
概述： JJW／JSW系列精密凈化交流穩壓器，采用了國際上先進的正弦能量分配程式的電源調節技術，代表了交流穩壓技術的最新發展水平。其電路由正弦能量分配器和大功率濾波器并聯組成。具有穩壓精度高、過載能力高，可靠性好、抗干擾能力強、效率高，可長期連續 查看詳細 -
SBW-F三相分調全自動補償式電力穩壓器
SBW-F三相分調全自動補償式電力穩壓器概述 ： SBW-F系列三相分調式全自動補償式電力穩壓器，是SBW系列產品加以改進的穩壓器，適合三相電壓輸入不平衡的電網，當電網波動或負載電流變化時，三相輸出能自動平衡，且保持電壓調節平穩的優點。 使用場合 ： 廣泛 查看詳細 -

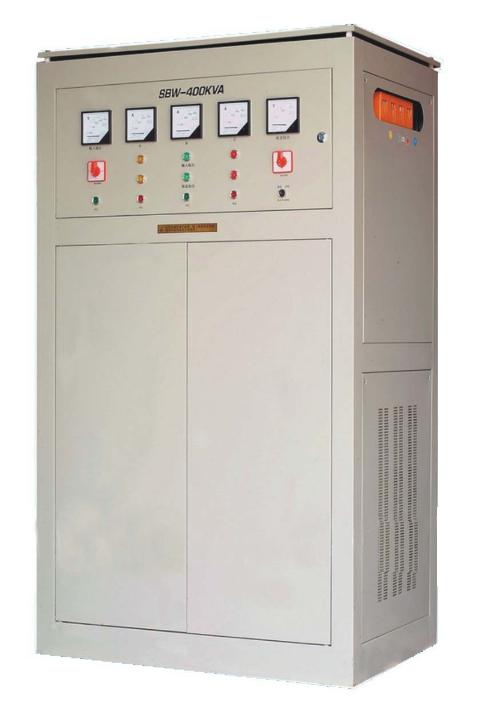

SBW/DBW系列單相/三相大功率補償式交流電力穩壓器
產品概述 SBW系列大功率補償式電力穩壓器，是我公司在參照國際同類產品，結合我國國情的基礎上研制并生產的新一代節能型穩壓器。由于其獨具匠心的設計，使該穩壓器具有容量大、效率高、穩壓范圍寬、精度高、保護功能強、無波形畸變及體積 查看詳細 -
SVC系列單相、三相高精度全自動交流穩壓器
概述 ： SVC系列單相全自動交流穩壓器是由接觸調壓器，取樣控制電路和伺服電機等所組成。當電網電壓不穩或負載變化時，取樣控制電路實行取樣，發出信號驅使伺服電機按所需方向轉動，調整調壓器碳刷的位置，使輸出電壓調整到額定值并達到穩定狀態。 SVC系列三 查看詳細
關于交流穩壓電源的常見故障，小編為大家就分享這些。更多歡迎聯系我們合運電氣有限公司。
