逆變器輸出功率為何達不到組件的額定功率？

一位初入光伏的朋友張工，在自家屋頂安裝了光伏電站，用了120塊340W，組件總功率40.8kW，逆變器是40kW。運行幾個月后，用手機查看發電情況，每天發電量在20度-240度，查看實時發電功率時，張工發現，光伏電站這幾個月的輸出功率，最高時只有36kW左右，并未達到40kW，這是怎么回事?

光伏系統的輸出功率，一般很難達到組件的標稱功率，這是因?yàn)榻M件的功率是在天氣條件非常好，組件溫度也比較低的情況下測試的，正常的天氣是無法達到該條件，光伏組件不一定全都能接受到太陽能，因?yàn)椴灰欢ǘ家恢痹谧罴呀嵌取２⑶夜夥到y(tǒng)都有損耗：組件上的灰塵、遮擋、陰影等，電纜、開關、接頭等線路損耗;逆變器、變壓器、配電柜等設備損耗。一般大型電站，系統輸出最高功率可能只有組件額定功率的85%-90%左右;小型分布式電站，系統輸出最高功率可能只有組件額定功率的90%-95%左右。

1、太陽輻照度因素

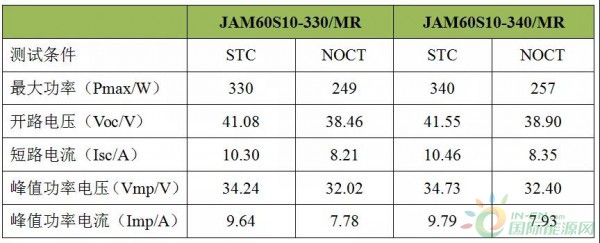

我們常說340W光伏組件，最大功率Pmax/W，代表在標準測試環境其峰值功率為340W。只有在標準測試條件(輻照度為1000W/m2，電池溫度25℃)時，光伏組件的輸出功率才是“標稱功率”(340W)，輻照度和溫度變化時，功率也會變化。在非標準條件下，光伏組件的輸出功率一般不是標稱功率，如下圖：

STC(標準測試環境Standard test condition)：輻照度1000W/m2，電池溫度25℃，光譜AM1.5。NOCt(電池片標稱工作溫度條件Normal Operating Cell Temperature)：輻照度800W/m2，環境溫度20℃，光譜AM1.5，風速1m/S。從表中可以看到，當條件由理想的STC環境轉到現實中NOCT環境時，組件的功率發生很大變化，如330W的組件，變成249W。

2、系統損耗因素

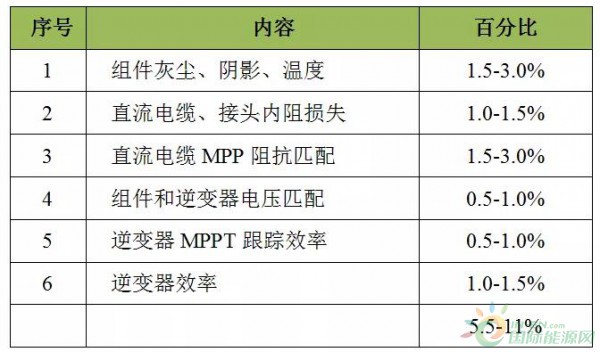

影響發電量的關鍵因素是系統效率，系統效率主要考慮的因素有：組件上灰塵、陰影遮擋引起的效率降低，組件溫度引起的功率降低，直流電纜引起的阻抗匹配損失，組件串聯電壓和逆變器電壓不匹配產生的效率降低，逆變器的MPPT追蹤損失，逆變器本身的功率損耗，交流線纜功率損耗、變壓器功率損耗等等多個因素。

系統損失是綜合發電量的損失，數值根據條件在變化。影響最大功率輸出的因素是組件和直流電纜，為了提升輸出功率，必須盡量減少各種損耗。光伏安裝地點確定后，組件的安裝角度、組件溫度，逆變器本身的損耗、MPPT跟蹤效率等因素，改變較困難。但直流電纜損失、直流電纜阻抗匹配、組件和逆變器電壓匹配等因素，則是可控制的。

1)盡量減少直流電纜的長度，從組件到逆變器，要用到直流電纜，這個電纜的長度對系統發電量的影響非常大，一方面是直流電纜本身的損耗，另一方面是是阻抗匹配，逆變器盡量靠近組件，直流電纜控制在20米以內，每一個MPPT的直流電纜盡量一致。

2)組件串聯后的工作電壓盡量靠近逆變器的額定電壓，降低逆變器的損耗。

那怎么判斷光伏系統發電是否正常呢?首先看逆變器的輸出功率，在天氣特別好時，如果能達到組件功率的90%以上，說明系統的設計沒有什么問題，再者算一下發電量，查看當?shù)氐娜站l(fā)電量小時數，用小時數乘以365，再乘系統效率就是年平均發電量，一般系統效率算0.8，如在廣東地區，日均發電量小時數是3.5，一個40kW的電量，平均一年的發電量是40*3.5*365*0.8=40880度，如果發電量在這個范圍內，就說明系統的設計和安裝都沒問題。
